气动锚索退锚器 TQ系列
获取煤安编号:MEF210402、MEF210390、MEF210404、MEF210396、MEF210399、MEF210401、MEF210389、MEF210392、MEF210400、MEF210406、MEF210388
一、产品概述
矿用锚索退锚器是煤矿锚索退锚的一种专用机具,用于煤矿巷道顶板应力释放和回收锚具、托盘、锚网、钢带等,以便及时放顶、释放压力,排除安全隐患。解决了老塘、采空区、进风和回风区快速放顶问题。由于气动锚索退锚器动力源是压缩空气,因此防爆性能非常好,特别适合煤矿井下有防爆要求的场合使用。

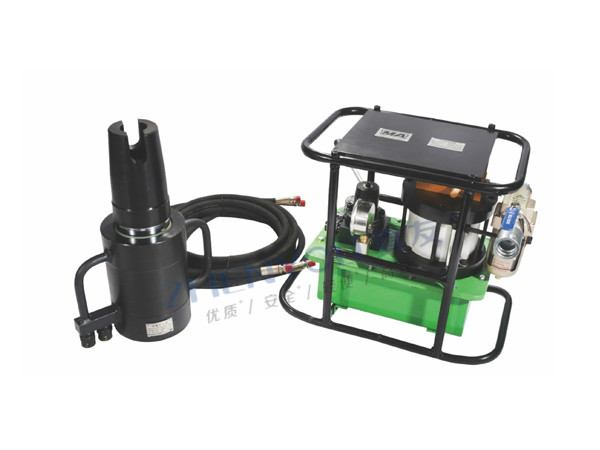

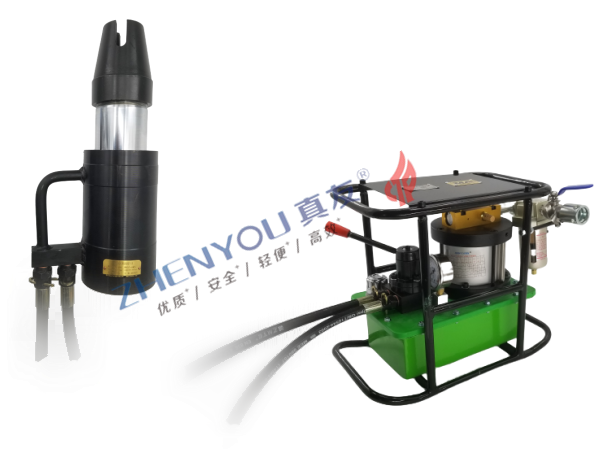

气动锚索退锚器由锚索退锚千斤顶、QYB-1.0/63型气动油泵以及高压胶管等组成。退锚千斤顶在气动液压泵的驱动下,自动完成抓紧锚索、加载张拉、解脱锚具锁固状态、卸载锚索拉力和松脱锚索。
气动锚索退锚器较手动锚索退锚器可减轻工人劳动强度,加快退锚速度,明显提高了工作效率。
二、产品特点

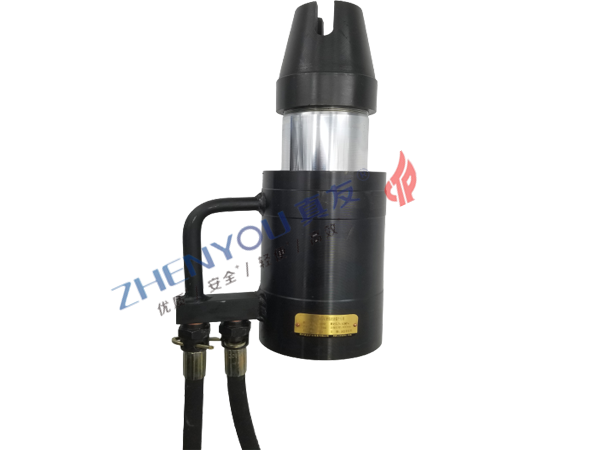

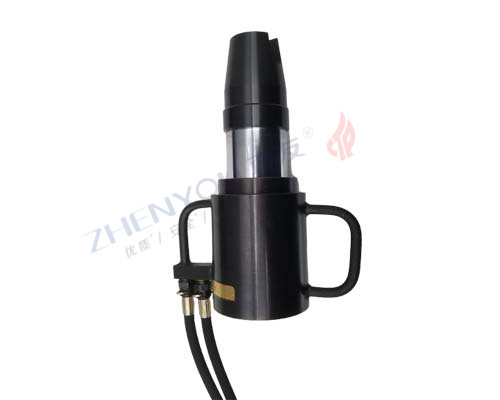

1、退锚千斤顶缸体采用航空级材料和工艺,匠心打造轻型千斤顶(轻便+),降低工作难度和劳动强度,处处诠释“设备改善劳动品质”的企业使命;

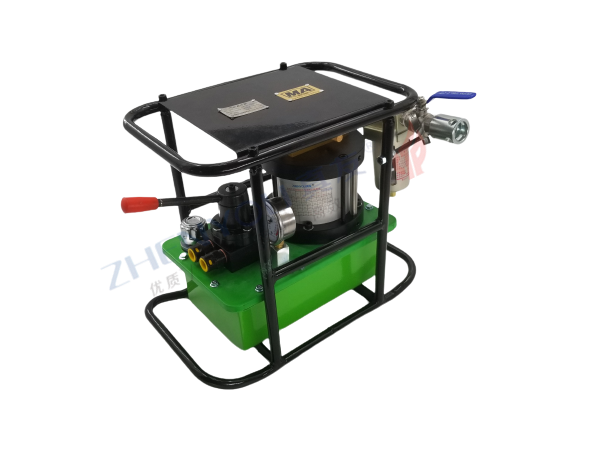

2、QYB-1.0/63型气动油泵压力高、流量大、升压快,因此张拉或退锚速度快,明显提高了工作效率(高效+);
3、安全基因渗透于公司产品设计、安全防爆阻燃材料的选择,安全动力源(压缩空气),煤安论证,只为产品的绝对安全(安全+);
4、由于锚索硬度高,张拉力大,核心部件工具锚更换频繁是煤矿普遍存在的问题,我公司已很好解决了此问题,明显减少更换频率。从零件到整机,质量稳定可靠(优质+)。
三、主要参数
参数 型号 | 退锚千斤顶 | 气动油泵 | ||||||||
额定 退锚力 KN | 锚索直径 mm | 行程 mm | 中心孔径 mm | 千斤顶重量 Kg | 工作 气压 MPa | 额定油压 MPa | 额定流量 L/min | 油箱容量 L | 油泵重量 Kg | |
TQ15-300/63 | 300 | 15.24 | 100 | 18 | 18 | 0.4~0.7 | 63 | 1.0 | 4.0 | 16.0 |
TQ18-400/63 | 400 | 17.8 | 100 | 20.5 | 21 | 0.4~0.7 | 63 | 1.0 | 4.0 | 16.0 |
TQ18-500/63 | 500 | 17.8 | 100 | 20.5 | 25 | 0.4~0.7 | 63 | 1.0 | 4.0 | 16.0 |
TQ18-700/63 | 700 | 17.8 | 100 | 20.5 | 32 | 0.4~0.7 | 63 | 1.0 | 4.0 | 16.0 |
TQ19-500/63 | 500 | 18.9 | 100 | 22 | 25 | 0.4~0.7 | 63 | 1.0 | 4.0 | 16.0 |
TQ19-700/63 | 700 | 18.9 | 100 | 22 | 32 | 0.4~0.7 | 63 | 1.0 | 4.0 | 16.0 |
TQ22-500/63 | 500 | 21.6 21.8 | 100 | 25 | 25 | 0.4~0.7 | 63 | 1.0 | 4.0 | 16.0 |
TQ22-600/63 | 600 | 21.6 21.8 | 100 | 25 | 28 | 0.4~0.7 | 63 | 1.0 | 4.0 | 16.0 |
TQ22-700/63 | 700 | 21.6 21.8 | 100 | 25 | 32 | 0.4~0.7 | 63 | 1.0 | 4.0 | 16.0 |
TQ29-600/63 | 600 | 28.6 | 100 | 32 | 28 | 0.4~0.7 | 63 | 1.0 | 4.0 | 16.0 |
TQ29-700/63 | 700 | 28.6 | 100 | 32 | 32 | 0.4~0.7 | 63 | 1.0 | 4.0 | 16.0 |
