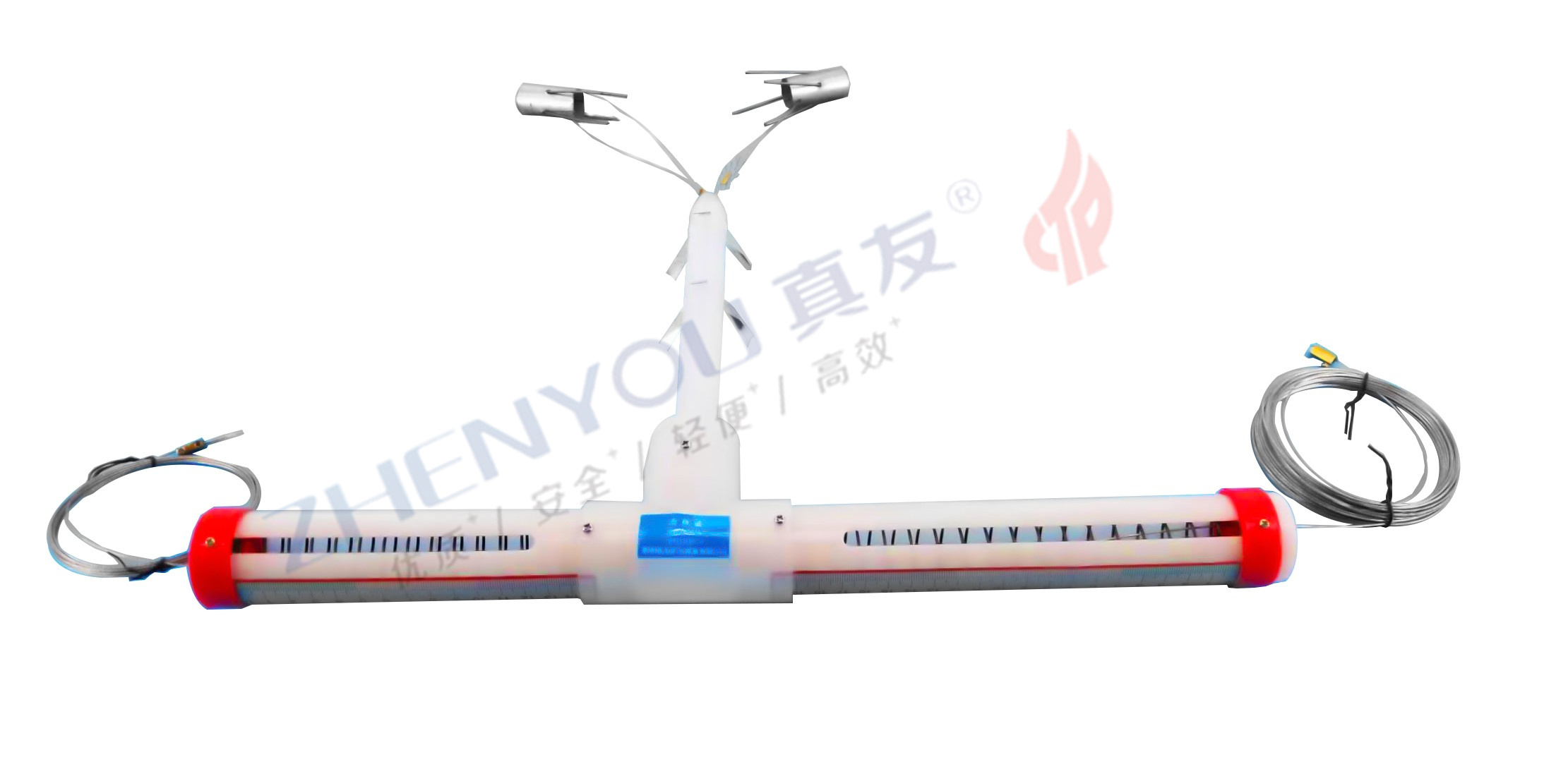

LBY-3型顶板离层指示仪

一、概述
   LBY-3型顶板离层仪是监测顶板岩层分离时所产生位移量的专用仪器。它主要适用于采用锚杆、锚索支护的巷道顶板及需要测量顶板位移的工作面。为煤矿工程技术人员和检测工作人员提供确定锚杆的长度，抗拉强度，了解所使用锚杆、锚索的合理性、经济性而需要的科学依据。

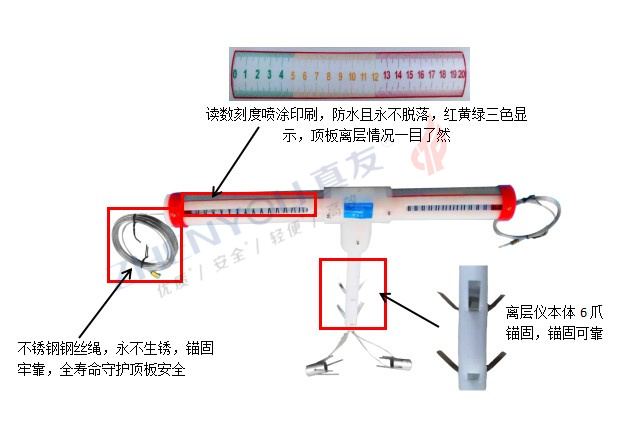

二、产品特点
1、读数刻度喷涂印刷，防水且永不脱落，红黄绿三色显示，顶板离层情况一目了然。
2、不锈钢钢丝绳，永不生锈，锚固牢靠，全寿命守护顶板安全。
3、离层仪本体6爪锚固，锚固可靠。

三、安装步骤
a）用Ф27～28mm钻头在顶板上打孔至预定深度；
b）用端部带槽的安装杆将上部锚固器推至钻孔上端，轻拉一下细钢绳确认锚固器已锚住。（注：上部锚固器与显示孔口到上部锚固器之间的总变形量的T刻度指示环相连）；
c）用端部带槽的安装杆将下部锚固器推至钻孔中预定监测位置（通常与顶板锚杆上端处于同一高度），轻拉一下细钢绳确认锚固器已锚住；
d）检查确认孔口套管组件连接牢固，然后将其插入钻孔中，确保两个刻度指示环移动顺畅，不受任何卡阻，并确认孔口套管组件已固定在钻孔中（注：在将孔口套管组件推入钻孔中的同时，需将细钢绳从刻度杆端向外拉）；
e）将刻度指示环T的红色边缘与“0”刻度对齐，然后用卡箍将与其相连的细钢绳卡住，确认指示环移动不受卡阻，截去多余的细钢绳；
f）将刻度指示环L的红色边缘与“0”刻度对齐，然后用卡箍将其相连的细钢绳卡住，确认指示环移动不受卡阻，截去多余的细钢绳；
g）记录指示仪编号、安装日期及位置，初始读数。
四、技术指标
监测点：2点
量程：浅基点150mm，深基点200mm
精度：±1mm
监测范围：浅基点3m，深基点8m，可根据现场实际确定监测范围。
