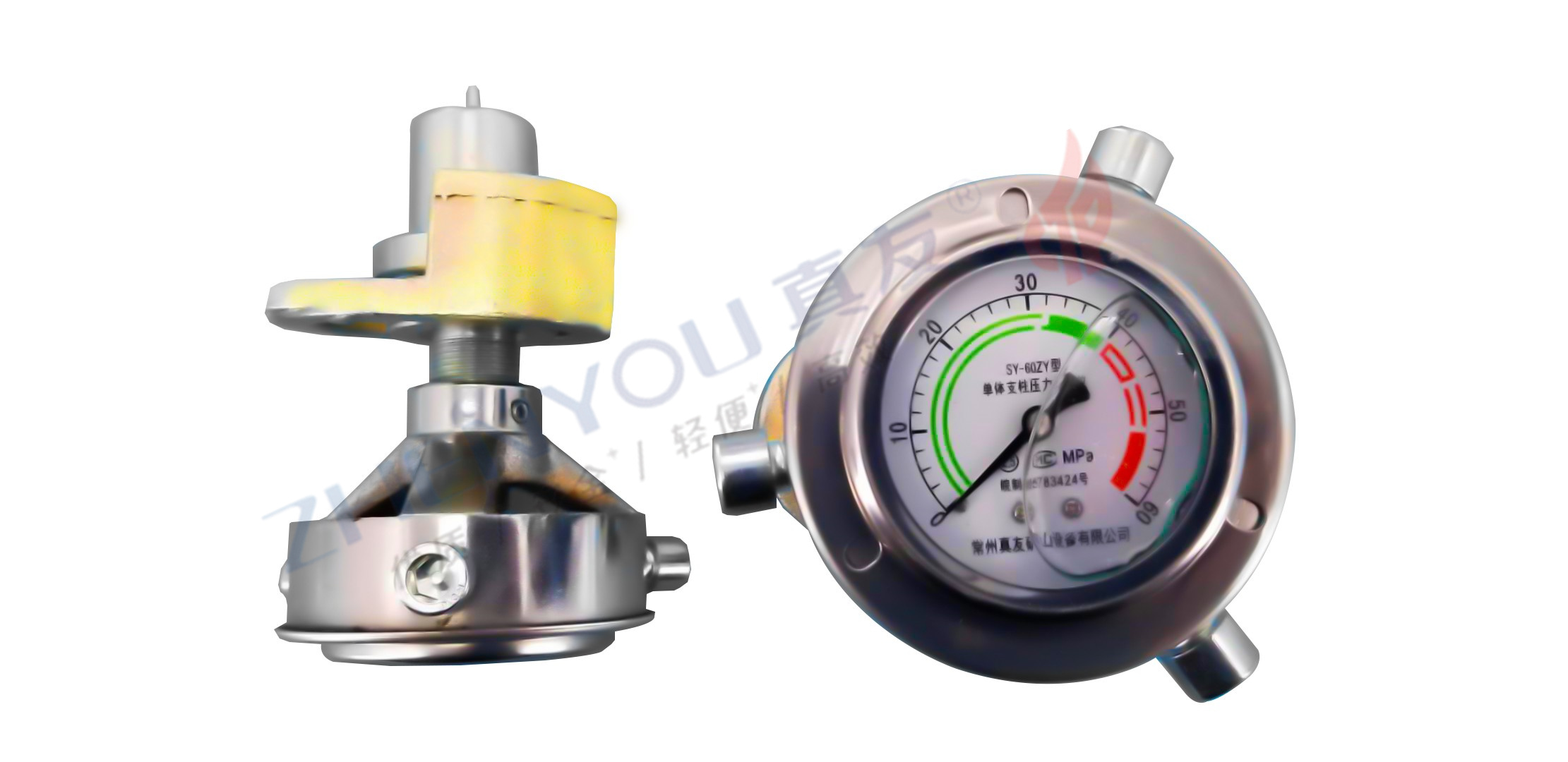

SY-60ZY型单体支柱压力检测仪

一、适用条件及特点
SY-60ZY型单体支柱压力检测仪是一种检测单体液压支柱初撑力(工作阻力)的仪器.是单体液压支柱支护质量日常检测,确保高效安全生产的理想产品.主要适用于煤矿单体液压支柱的压力检测，其特点是： 操作简单方便； 结构简单，密封件少，性能可靠； 体积小、重量轻、携带方便。
二、主要技术参数

量    程	工作介质	位移量	精度等级	重量
0～60Mpa	乳化液	0~20mm	2.5FS	2.1Kg

三、操作方法
1.把锁紧套套在支柱的三用阀上,然后把检测仪的顶针前端插入三用阀。
2．先逆时针转动锁紧套，待其锁紧到一定程度后再顺时针转动支架手轮，直到锁紧套锁紧为止。
3．继续顺时针转动支架手轮，压力表上可指示出压力并迅速上升。当上升速度减缓，随之压力不再上升时，说明顶针已把三用阀中的单向阀打开，这时压力表上指示的压力即为单体支柱内的压力。
4．记下压力表上指示的压力后，放松支架手轮，检测仪卸压。
5．若使支柱增压，可连续前后推动手把。
6．逆时针转动支架手轮和锁紧套，即可取下锁紧套及检测仪。
